Pieds 3 étages aluminium

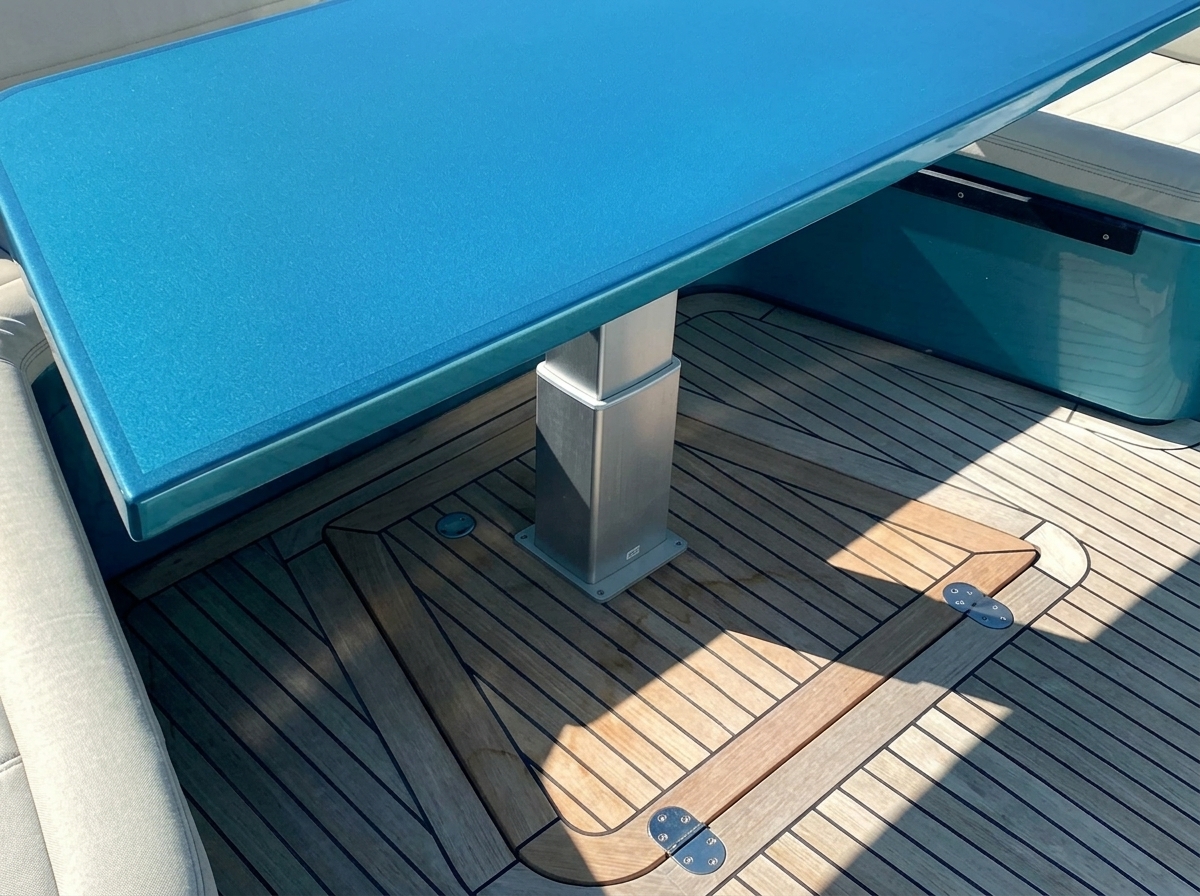

Ce système en aluminium anodisé permet la montée et la descente motorisées d’un plateau de table en extérieur comme en intérieur.

• Commande électrique en version non synchronisée : pour la commande électrique, prévoir le cablage d’un interrupteur MOM OFF MOM de façon à obtenir une inversion de polarité.
• Commande électrique en version synchronisée : le pied de table peut être doublé et utilisé en version synchronisée en utilisant le boitier de synchronisation (réf. NOVAL NL2410 : modèle cylindrique / réf. NOVAL NL2120 : modèle rectangulaire). Dimensions boitier : 180 x 94 x 57 mm.

• Modèle rectangulaire (3 étages) :
• Hauteur entrée (A) : 358 mm (NL2388/NL2389) ou 366 mm (NL3506)
• Hauteur sortie (B) : 758 mm (NL2388/NL2389) ou 766 mm (NL3506)
• Épaisseur platine supérieure (C) : 8 mm (NL2388/NL2389) ou 16 mm (NL3506)
• Course : 400 mm
• Dimensions des platines : 200 x 200 mm (NL2388/NL2389)
• Rotation : NON (NL2388/NL2389), OUI (NL3505/NL3506)
• Vitesse à vide : 18 mm/s (NL2388/NL2389), 12 mm/s (NL2407/NL2408/NL3505/NL3506)
• Vitesse pleine charge : 9 mm/s
• Moment de flexion dynamique : 500 Nm
• Moment de flexion statique : 1 000 Nm
• Effort de compression : 2 000 N
• Modèle cylindrique (3 étages) :
• Hauteur entrée (A) : 358 mm (NL2407/NL2408) ou 366 mm (NL3506)
• Hauteur sortie (B) : 758 mm (NL2407/NL2408) ou 766 mm (NL3506)
• Épaisseur platine supérieure (C) : 8 mm (NL2407/NL2408) ou 16 mm (NL3506)
• Course : 400 mm
