Charnières de capot à plancha

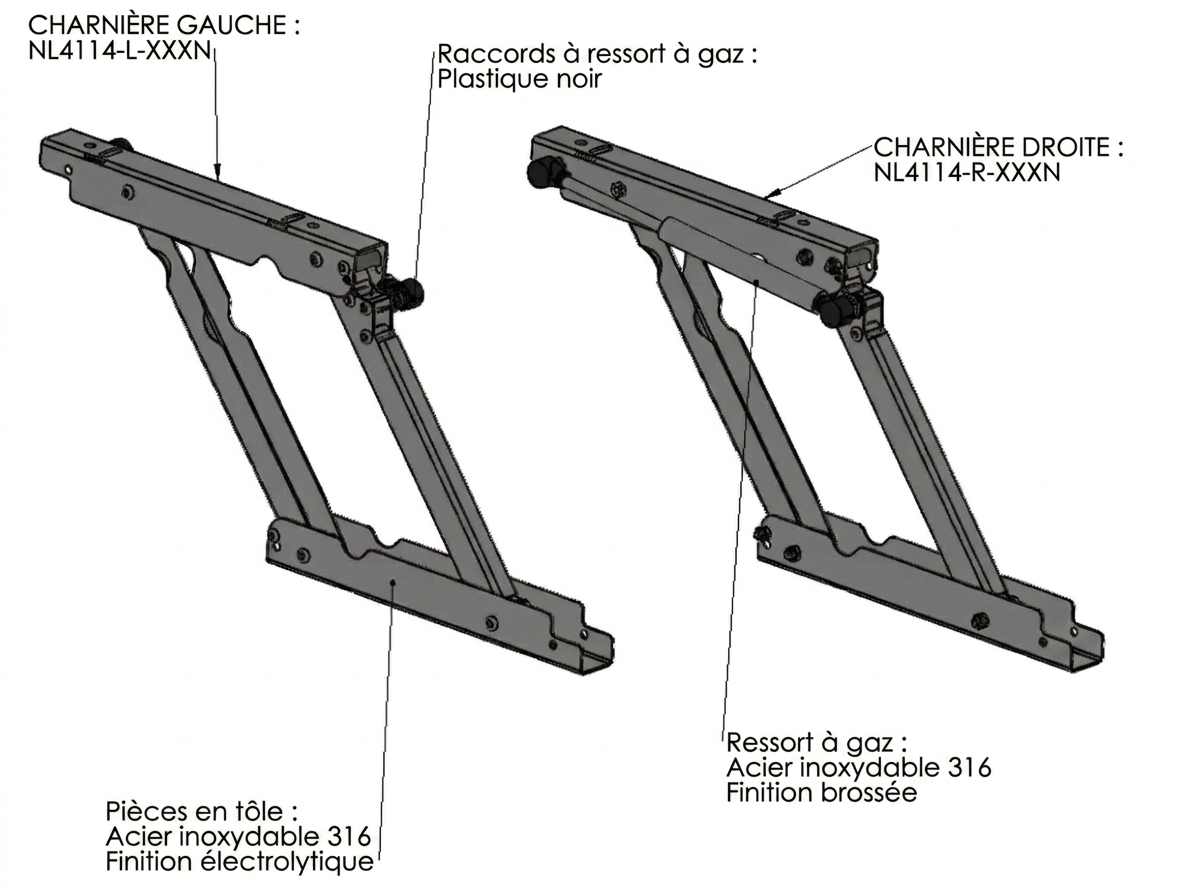

Cette charnière pantographique permet, par exemple, de transformer un couvercle de grill en plat de service.

• Le ressort à gaz sera adapté à la charge à soulever
• Le système standard permet de soulever des panneaux pesant jusqu’à 20 kg
• Une capacité de charge supérieure est disponible sur demande

• Longueur totale : 300 mm (vue de dessous)
• Largeur totale (hauteur) : 64 mm (vue de côté)
• Longueur du corps principal (vue de côté) : 175 mm
• Longueur des sections latérales (vue de côté) : 19,1 mm et 19,3 mm
• Longueur des bras articulés (vue de dessous) : 300 mm chacun

Note : Les dimensions sont extraites des annotations du schéma technique. Les valeurs sont en millimètres (mm), comme indiqué par les unités implicites sur les cotes.
